耐臭氧龜裂實驗機調查設備優化內容

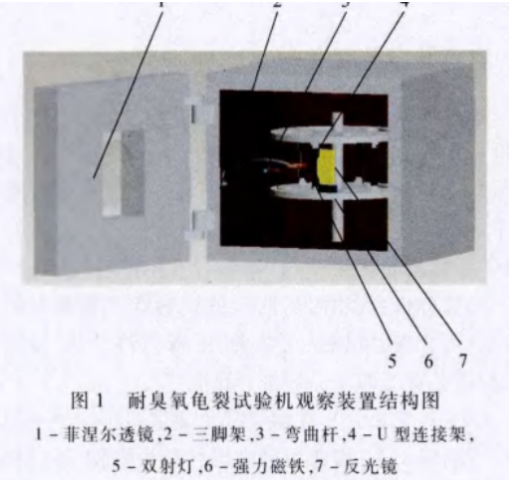

經過調研剖析，從調查燈、調查鏡、反光鏡三個有些進行優化，處理了不停機就能全部調查臭氧老化試片老化裂口個數、深度及寬度，詳細總結論述如下。

1、調查燈的優化
經過剖析能夠看出，本來的調查燈及調查維護設備規劃不合理，能夠從可曲折桿、雙射燈、“u”型銜接架、固定設備等四個方面進行優化。
1)可曲折桿。在耐臭氧龜裂實驗機門軸一邊設備可曲折桿1個，可曲折桿內層資料為橡膠，外層資料為螺紋狀的金屬外殼，桿長度比“從固定方位到試片之間的直線長度”約長5～10 m m；
2)雙射燈。在可曲折桿一端部設雙射燈，燈為點射燈2個，兩燈之間間隔為10～15 m m；
3)“U”型銜接架。可曲折桿和雙射燈之間經過“u”型銜接架銜接，資料同可曲折桿，“U”型寬度同兩燈之問間隔。
4)固定設備。固定設備為在“可曲折桿”下設備一三角架，經過三顆螺絲進行固定，固定方位為距老化箱門口箱體兩邊距上邊際或下邊際10～20 m m處。在實驗時將調查燈移動到試片方位，便于調查試片老化狀況，實驗完畢可將調查燈曲折在老化箱門口箱體兩邊，緊貼箱壁，為維護調查燈，也可在老化箱門口箱體兩邊做一凹槽，不用時放在凹槽內或加一防護設備。
2、調查鏡的優化
該設備可設置為一菲涅爾透鏡，該透鏡為PVC資料制成，形狀為薄圓柱形，直徑50～100 m m，厚度應根據擴大倍距的巨細來定，設備在臭氧老化機門外層調查玻璃上，合作方位用密封膠粘合；臭氧老化機門內層仍為原平面玻璃。并且，調查鏡還能夠運用擴大倍數較大的擴大鏡。

三、反光鏡的規劃
為了在能看明白試樣兩邊及反面的龜裂狀況，在耐臭氧龜裂試驗機轉盤試片反面設備反光鏡設備，反光鏡有平面鏡及固定設備構成，反光鏡為一平面鏡(鏡周邊可包邊，以防傷手)，長度為30～40mm，寬度為40～50mm，厚度約3～5mm；固定設備為帶凹槽的強力磁鐵(長度比鏡長5mm擺布，寬度比鏡寬5mm。
