正航儀器含二氧化硫和硫化氫濕空氣中的試驗(yàn)裝置
A．1 總則
許多標(biāo)準(zhǔn)都推薦只用代表性的試樣來試驗(yàn)材料和涂層對含有二氧化硫和硫化氫的濕空氣的抗腐蝕能力。同時(shí)，規(guī)定腐蝕性空氣溫度40℃，相對濕度100％，氣體濃度(如二氧化硫)200 mg／m3～300 mg／m3。這一極端試驗(yàn)條件不適合于整臺光學(xué)儀器或光學(xué)組件，也完全不可能在自然環(huán)境中遇到。
該條件甚至和光學(xué)儀器或光學(xué)組件工作性能完全無關(guān)，而只是自然環(huán)境中被極度污染的空氣。GB／T 4798．4規(guī)定在釋放化學(xué)物質(zhì)的工業(yè)設(shè)施周圍，被極度污染的空氣中二氧化硫的含量不可超過40 mg／m3(15 cm3／m3)。
如果用GB／T 4798．4規(guī)定的以上所述值試驗(yàn)，增加試驗(yàn)條件的嚴(yán)酷性以得到必要的促進(jìn)，則能達(dá)到條件試驗(yàn)方法41中與自然環(huán)境條件相近的試驗(yàn)條件嚴(yán)酷等級，與IEC 68—2—42所規(guī)定的試驗(yàn)值完全保持一致。
按IEC 68—2—42對電子產(chǎn)品試驗(yàn)的實(shí)踐經(jīng)驗(yàn)很大程度上也適用于光學(xué)儀器。
A．2試驗(yàn)裝置

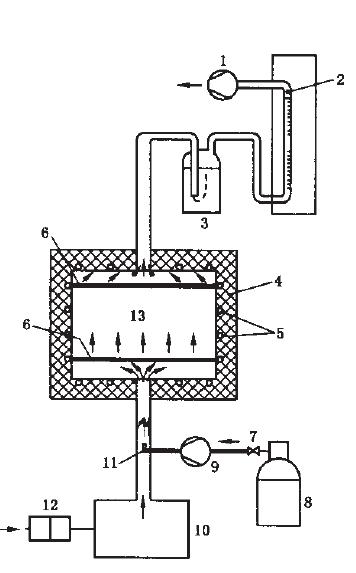

圖A．1所示試驗(yàn)裝置，推薦用于光學(xué)儀器與部件在含二氧化硫和硫化氫濕空氣中的試驗(yàn)裝置。
試驗(yàn)箱中的空氣每小時(shí)應(yīng)更換2次～4次。可用圖A．1所示隔板或60 r／min的排風(fēng)扇使試驗(yàn)空氣中二氧化硫和硫化氫濃度值保持穩(wěn)定。當(dāng)試驗(yàn)整臺儀器時(shí)， 與圖A．1相反，空氣從暴露區(qū)頂部進(jìn)入，從底部排出。
與圖A．1相反，也可在氣候試驗(yàn)箱中安裝一臺不帶自身空氣調(diào)節(jié)系統(tǒng)的試驗(yàn)裝置。通過連接試驗(yàn)裝置的進(jìn)風(fēng)口內(nèi)側(cè)進(jìn)行混雜試驗(yàn)氣體的調(diào)節(jié)，并通過其將調(diào)節(jié)過的氣體從氣候試驗(yàn)箱排出。這一試驗(yàn)裝置的體積不應(yīng)超過氣候試驗(yàn)箱體積的30％。
1——真空泵和冷凝器；
2——空氣流量計(jì)；
3——空氣清洗瓶或吸收劑
4——保溫體；
5——加熱／冷卻裝置；
6——隔板；
7——減壓閥；
8——氣源；
9——配料泵；
lO——空氣調(diào)節(jié)區(qū)；
11——腐蝕性氣體噴嘴；
12——清潔空氣過濾器}
13——暴露區(qū)。
圖A．1試驗(yàn)裝置示意圖
