正航儀器講解工業通風機射流風機誤差與換算規則

正航儀器講解工業通風機射流風機誤差與換算規則
一、誤差
所列的產品性能是最常用的公稱值，不是最小值或值。性能的誤差值適用于射流風機在元外部阻力的情況下工作，并按照本標準試驗時。

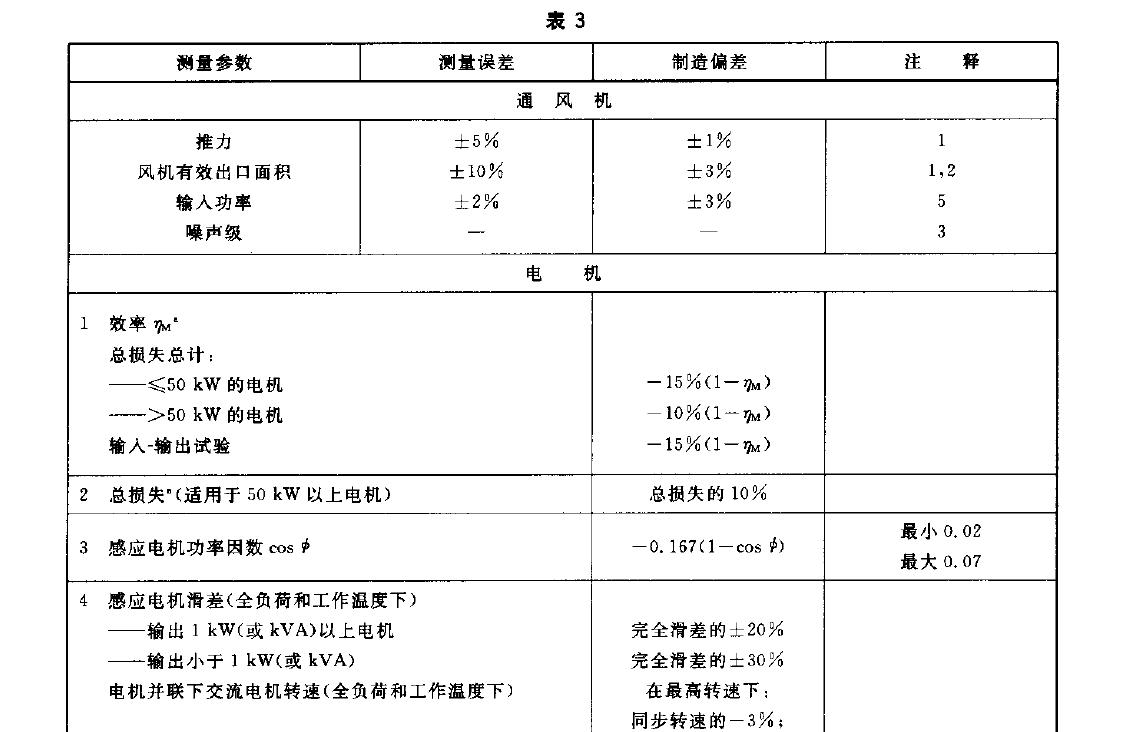

如表3 中所示，該誤差己考慮到測量誤差和制造誤差，當不能獲得直接試驗結果時，可參照附錄C進行性能換算。

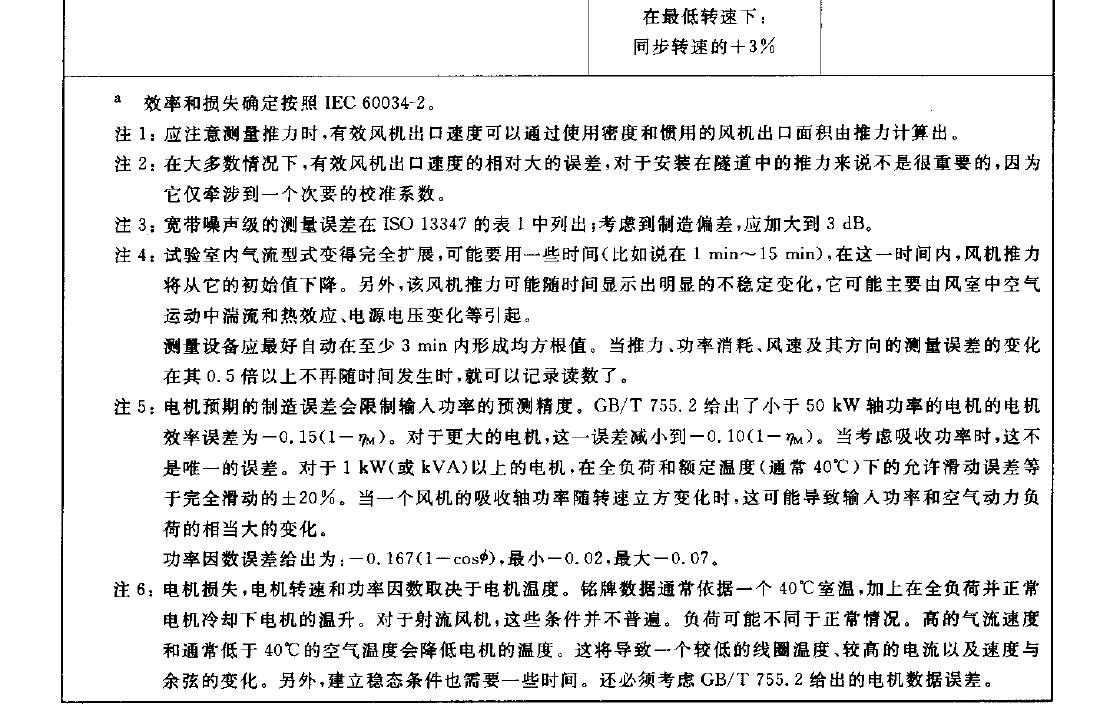

為了免去復雜的修正，應注意到表3 的注釋中所述的影響因素是造成該表所列的誤差增大的主要原因。在某些情況下這些誤差的總和可使吸收功率的誤差達到5% 以上。
二、換算規則
附錄C 中給出了保持幾何相似的風機性能換算規則的建議。對于射流風機，下列部件應是有幾何相似性：
a) 消聲器長度；
b) 消聲器箱體幾何形狀；
c) 消聲器喇叭口形狀；
d) 葉輪的輪毅比；
e) 葉輪整流罩外形；
0 葉片形狀與強度；
g) 葉片安裝角度；
h) 電機支撐設計；
i) 電機規格；
j) 葉片頂部間隙(排煙設計)。
實際上，要對每臺風機都直接進行性能試驗是不適宜的，并且保持完全的幾何相似也是不可能的。因此，制造廠有責任驗證所使用的任何性能換算規則。
當從直接試驗的結果中計算另外一臺風機的性能并允許某些尺寸偏離幾何相似時，換算規則的應用將受到以下限制。
